5. Wykres sygnatur widmowych

Okno Wykres sygnatur widmowych`zawiera kilka funkcji dla wyświetlania wartości sygnatur widmowych jako w funkcji długości fali (zdefiniowanej w :ref:`band_set_tab). Sygnatury mogą zostać dodane do Wykresu sygnatur widmowych poprzez SCP dock.

Okno Spectral Signature Plot zawiera również niektóre funkcje użyteczne do definiowania przedziałów wartości używanych przez Land Cover Signature Classification (zobacz w LCS threshold).

Pokrywające się sygnatury (należące do różnych klas lub makroklas) są podświetlane na pomarańczowo w tabeli Lista sygnatur w wykresie; sprawdzanie pokrycia jest wykonywane biorąc pod uwagę MC ID i C ID zgodniez ustawieniem użyj MC ID C ID w Algorithm. Pokrywające się sygnatury mające to samo ID nie są podświetlane.

Wykres sygnatur widmowych

5.1. Lista sygnatur w wykresie

• Lista sygnatur:

  • S: pole checkbox; jeśli zaznaczone, charakterystyka widmowa jest wyświetlana na wykresie;
  • MC ID: Identyfikator makroklasy sygnatury;
  • MC Info: Informacja o makroklasie sygnatury;
  • C ID: ID klasy sygnatury;
  • C Info: Informacja o klasie sygnatury;
  • Kolor [nachodzące MC_ID-C_ID]: kolor sygnatury; również kombinacja MC ID-C ID jest wyświetlana jeśli zachodzi nakładanie z innymi sygnaturami (zobacz Land Cover Signature Classification);
  • Min B X: minimum wartości w kanale X; ta wartość może być zmieniona;
  • Max B X: maksimum wartości w kanale X; ta wartość może być zmieniona;

• : usuń zaznaczone sygnatury z listy;
• : add highlighted spectral signatures to ROI Signature list;
• : calculate the spectral distances of spectral signatures displayed in the plot; distances are reported in the tab Odległości widmowe;

5.1.1. Automatyczne progi

Ustaw progi automatycznie dla podświetlonych sygnatur w tabeli Lista sygnatur w wykresie; jeśli żadna sygnatura nie jest podświetlona, progi są stosowane dla wszystkich sygnatur.

• Min Max : ustaw próg na podstawie minimum i maksimum każdego z kanałów;
• σ * : ustaw próg automatycznie wyliczony jako (wartość kanału + (σ * v)), gdzie σjest odchyleniem standardowym dla każdego kanału a v jest zdefiniowaną wartością;
• : wycofaj ostatnie progi automatyczne;

• From ROI : set the threshold using the temporary ROI pixel values, according to the following checkboxes:

  • +: if checked, signature threshold is extended to include pixel signature;
  • –: if checked, signature threshold is reduced to exclude pixel signature;

• From pixel : set the threshold by clicking on a pixel, according to the following checkboxes:

  • +: if checked, signature threshold is extended to include pixel signature;
  • –: if checked, signature threshold is reduced to exclude pixel signature;

5.1.2. Wykres

Left click and hold inside the plot to move the view of the plot. Use the mouse wheel to zoom in and out the view of the plot. Right click and hold inside the plot to zoom in a specific area of the plot. Legend inside the plot can be moved using the mouse.

Plot commands:

• : automatycznie dopasuj wykres do danych;
• : zapisz obraz wykresu do pliku (dostępne formaty to .jpg, .png, and .pdf);
• : activate the cursor for interactively changing the value range of highlighted signatures in the plot; click the plot to set the minimum or maximum value of a band (also for several signatures simultaneously); cursor is deactivated when moving outside the plot area;
• Wyrysuj zakres wartości: jeśli zaznaczono, wyrysuj zakres wartości dla każdej sygnatury (obszar półprzezroczysty);
• Linie kanałów: jeśli zaznaczono, wyświetlaj pionowe linie dla każdego z kanałów (centralna długość fali);
• Siatka: jeśli zaznaczono, wyświetlaj siatkę;
• Maksymalna ilość znaków : ustaw maksymalną długość tekstu legendy;
• x y: wyświetl współrzędne x y kursora myszy wewnątrz wykresu;

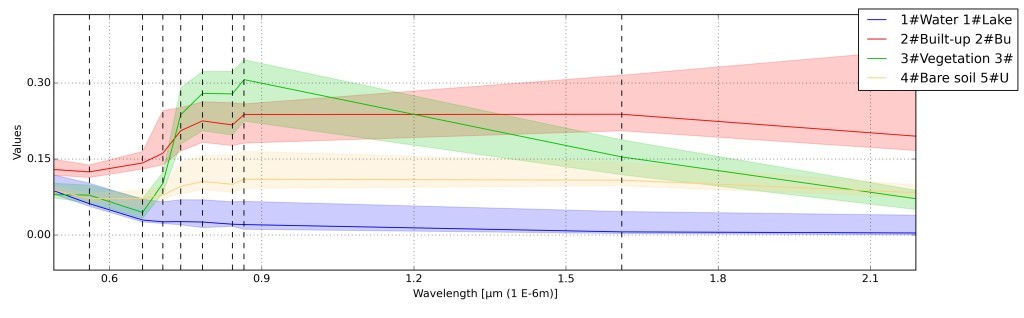

Sygnatura widmowa: Przykład wykresu sygnatur widmowych

5.1.3. Szczegóły sygnatury

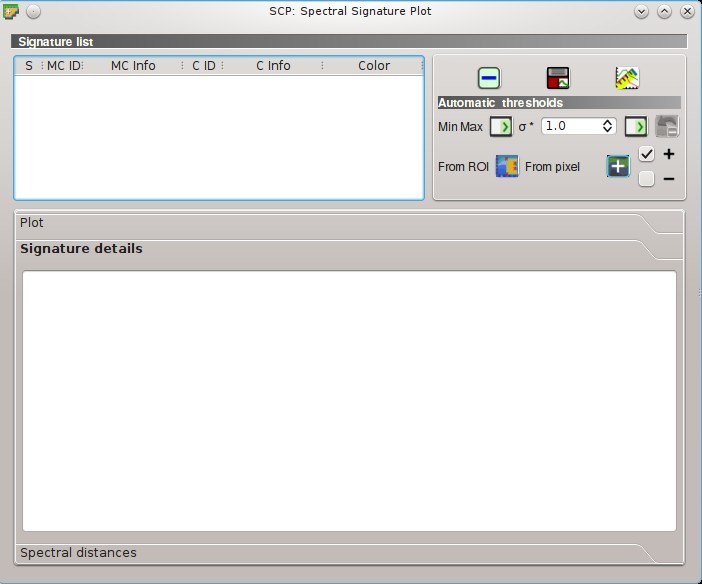

Sygnatura widmowa: Szczegóły sygnatury

Display the details about spectral signatures (i.e. Wavelength, Values, and Standard deviation). In case of signatures calculated from ROIs, the ROI size (number of pixels) is also displayed.

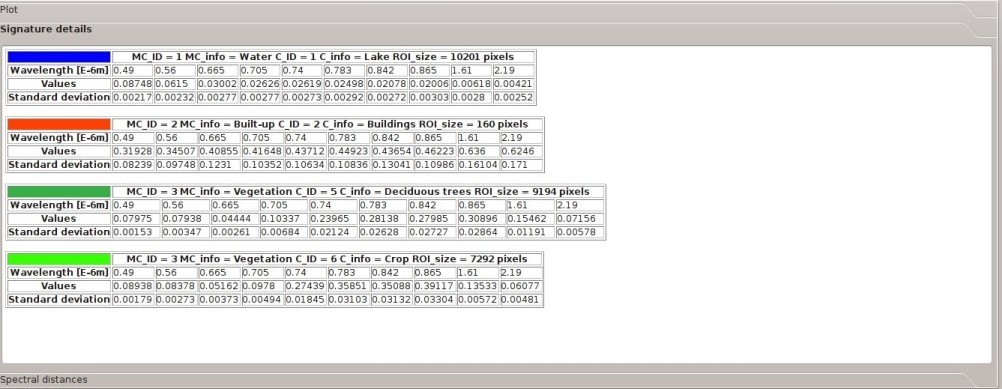

Sygnatura widmowa: Przykład szczegółów sygnatury

5.1.4. Odległości widmowe

Sygnatura widmowa: Odległości widmowe

Wyświetl odległości widmowe sygnatur (zobacz Lista sygnatur w wykresie), mogą być użyteczne w uzyskaniu rozróżnialności OT (zobacz Spectral Distance).

Następujące odległości widmowe są wyliczane :

• Jeffries-Matusita Distance: zakres [0 = identyczne, 2 = różne]; użyteczne głównie w Maximum Likelihood classifications;
• Spectral Angle: zakres [0 = identyczne, 90 = różne]; użyteczne szczególnie w Spectral Angle Mapping classifications;
• Euclidean Distance: użyteczne głównie w Minimum Distance classifications;
• Bray-Curtis Similarity: zakres [0 = różne, 100 = identyczne]; użyteczne wszędzie;

Wartości wyświetlane są na czerwono, jeśli sygnatury są bardzo podobne.

Sygnatury widmowe: Przykład odległości widmowych
