6. Wykres punktowy

Okno Wykres punktowy wyświetla wartości pikseli dwóch rastrów dla kanałów w postaci punktów przestrzeni 2D. Wykres punktowy jest przydatny w ocenie rozróżnialności obszarów treningowych pomiędzy dwoma kanałami.

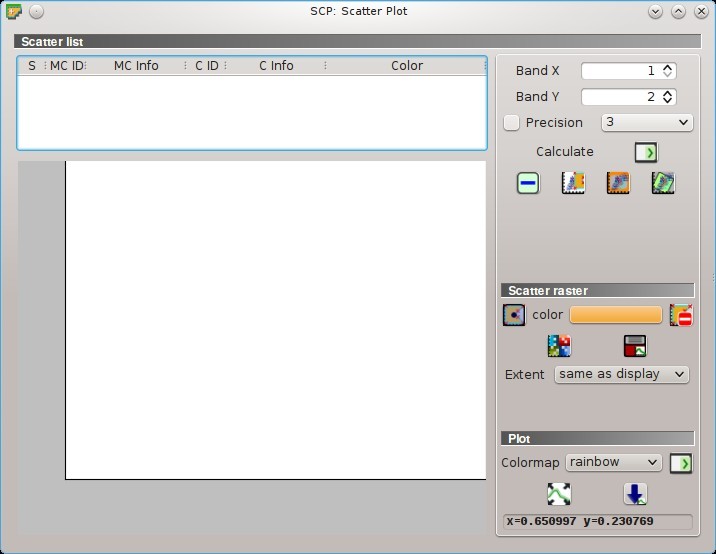

Wykres punktowy

Funkcje opisane są szczegółowo w następnych akapitach.

6.1. Lista próbek

• Lista próbek:

  • S: pole checkbox; jeśli zaznaczone, charakterystyka widmowa jest wyświetlana na wykresie;
  • MC ID: Identyfikator makroklasy sygnatury;
  • MC Info: Informacja o makroklasie sygnatury;
  • C ID: ID klasy sygnatury;
  • C Info: Informacja o klasie sygnatury;
  • Color: pole koloru; dwukrotnie kliknij aby wybrać kolor wykresu;

• Kanał X : Kanał osi X wykresu;

• Kanał Y : Kanał osi Y wykresu;

• Precyzja : użyj własnej precyzji obliczeń (precyzja powinna być dobrana zgodnie z wartościami pikseli):

  • 4 = \(10^{-4}\)
  • 3 = \(10^{-3}\)
  • 2 = \(10^{-2}\)
  • 1 = \(10^{-1}\)
  • 0 = 1
  • -1 = 10
  • -2 = \(10^{2}\)
  • -3 = \(10^{3}\)

• Oblicz : oblicz wykres punktowy dla obszarów treningowych zaznaczonych na liście;

• : usuń zaznaczone sygnatury z listy;

• : dodaj tymczasowy wykres punktowy (jako MC Info = tempScatter) i rozpocznij obliczenia tymczasowego OT (zobacz Working toolbar);

• : dodaj tymczasowy wykres punktowy do listy (jako MC Info = tempScatter) i rozpocznij obliczenia dla pikseli w obecnym zasięgu wyświetlanym;

• : dodaj tymczasowy wykres punktowy do listy (jako MC Info = tempScatter) i rozpocznij obliczenia dla całego obrazu;

  OSTRZEŻENIE: Używanie zbyt wysokich wartości precyzji może skutkować bardzo wolnymi obliczeniami albo błędem.

6.1.1. Raster z wykresu punktowego

To narzędzie pozwala na rysowanie poligonów zaznaczenia w wykresie punktowym; te poligony zaznaczenia są używanedo tworzenia Scatter raster który jest tymczasowym sklasyfikowanym rastrem dopasowanym do przecięcia danych wykresu punktowego i narysowanych poligonów.

Piksele aktywnego zestawu kanału są klasyfikowane, w odniesieniu do kanałów wykresu punktowego, jeśli wartości pikseli są w przecięciu wykresu punktowego i poligonów zaznaczenia (poligony te nie powinny na siebie nachodzić). Wartości przypisane do pikseli Rastra z rozrzutu i kolejnym numerem poligonu zaznaczenia; również kolor w rastrze pobierany jest z poligonu zaznaczenia.

Po utworzeniu nowego Scatter raster, starsze rastry umieszczane są na warstwach QGIS wewnątrz grupy nazwanej``Grupa_tymczas_klas`` (własna nazwa może być wprowadzona w Temporary group name) i są usuwane gdy sesja QGIS zostanie zakończona.

• : aktywuj kursor dla interaktywnego rysowania poligonu w wykresie; klikaj lewym klawiszem dla zdefiniowania segmentów poligonu, a prawym ostatni segment, aby zamknąć poligon;
• kolor: wybierz kolor poligonu (zostanie on później użyty w Rastrze rozrzutu);
• : usuń wszystkie poligony zaznaczenia z wykresu;
• : oblicz Scatter raster i wyświetl go na mapie;
• : oblicz sygnatury widmowe Scatter raster (biorąc pod uwagę wszystkie sklasyfikowane piksele) używając aktywnego zestawu kanałów, i zapisz sygnatury do ROI Signature list;

• Zasięg : zasięg Rastra rozproszenia; dostępne opcje to:

  • Taki jak wyświetlany: zasięg jak dla aktualnie wyświetlanej mapy;
  • Taki jak scena: zasięg jak całej sceny;

6.1.2. Wykres

Naciśnij lewy klawisz myszy i przytrzymaj wewnątrz wykresu aby przesunąć widok wykresu. Użyj kółka myszy aby powiększać i pomniejszać wykres. Prawy klawisz służy do powiększenia wybranego obszaru wykresu.

• Paleta kolorów : wybierz paletę kolorów która będzie zastosowana do podświetlonych klas na liście wykresu punktowego kiedy zostanie kliknięty; jeśli żaden element wykresu nie jest podświetlony to paleta stosowana jest do całego wykresu punktowego;
• : automatycznie dopasuj wykres do danych;
• : zapisz obraz wykresu do pliku (dostępne formaty to .jpg, .png, and .pdf);
• x y: wyświetl współrzędne x y kursora myszy wewnątrz wykresu;

Przykładowy wykres punktowy
